Общая информация
1) Вертикальная дробилка широко используется в линиях по производству органических и комбинированных удобрений.
2) Её конструкция простая и рациональная, и обладает высокой степенью измельчения, экономит энергию и меньше подвержена воздействию материалов с высокой влажностью.
3) Вертикальная дробилка подходит для дробления сырья и возвратных материалов, особенно для материалов с высокой влажностью.
4) Она легко блокируется и плавно выгружает материал.
5) Она может быть использована для окончательного дробления известняка, цементного клинкера, смешанных материалов, гипса, гангы, шлака, медной руды, железной руды и других материалов.
Вертикальная дробилка является одним из наиболее распространенных дробильных устройств, используемых в линии по производству сложных удобрений, пригодна для дробления сырья и возвратных материалов, особенно для материалов с высоким содержанием воды.
1) Материал поступает через входное отверстие и сталкивается с высокоскоростным вращающимся ножом в корпусе машины.
2) Под действием удара материал дробится и ломается, ударяется о внутреннюю стенку корпуса, а затем сталкивается с головкой молота.
3) После нескольких ударов различными лезвиями материал превращается в порошок или частицы размером менее 3 мм в процессе падения и выгружается из нижней части.
Таблица параметров
| Номер модели | Урожайность(tph) | Мощность (кВт) | Габаритный размер (мм) | Входной размер (мм) | Выходной размер (мм) | Диаметр главного вала (мм) | Диаметр шлифовального бункера (мм) | Высота помольного бункера (мм) |
| GTC-60V | 4-6 | 18.5/4 | 1650*700*950 | 400*500 | 350*350 | φ65 | 600 | 650 |
| GTC-80V | 7-10 | 30/4a | 2100*1200*1100 | 400*500 | 350*350 | φ80 | 800 | 750 |
| GTC-100V | 9-12 | 37/4 | 2500*1300*1100 | 400*500 | 450*450 | φ100 | 1000 | 900 |
| GTC-120V | 12-15 | 55/4 | 1960*1316*2623 | 1000*1200 | φ500 | φ120 | 1200 | 753 |

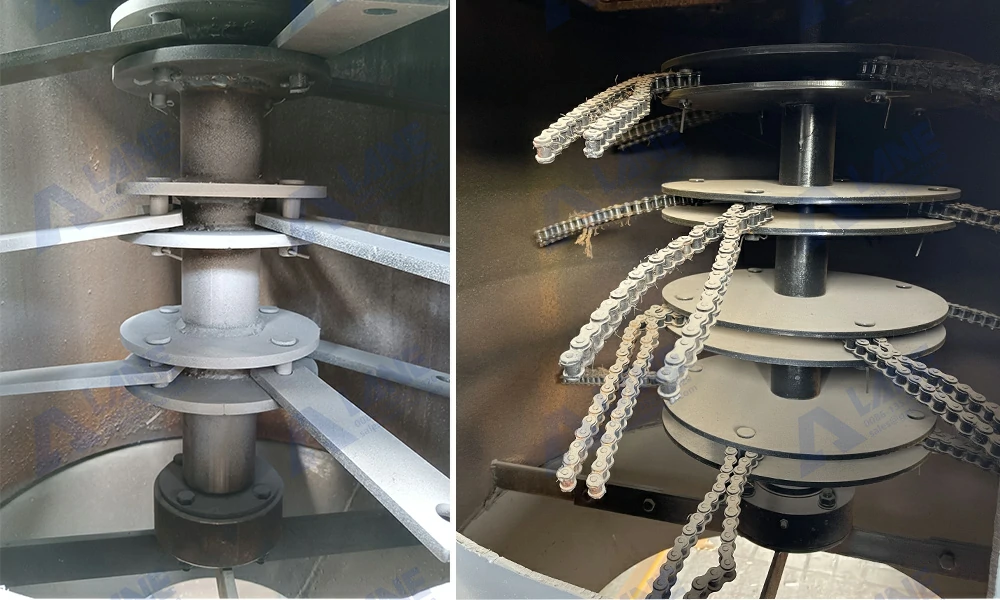

1) Вертикальная дробилка состоит из нижней рамы, кожуха, держателей верхнего и нижнего валов, главного вала, головки молотка, держателя молотка, шкива, рамы двигателя и других частей.
2) Ремень приводит во вращение главный вал, на главном валу имеются два посадочных места под подшипники, которые установлены на верхнем и нижнем концах кожуха, кожух установлен на нижней раме, а на шпинделе установлены молотковая головка и держатель молотковой головки.
3) Загрузочный бункер установлен в верхней части кожуха.

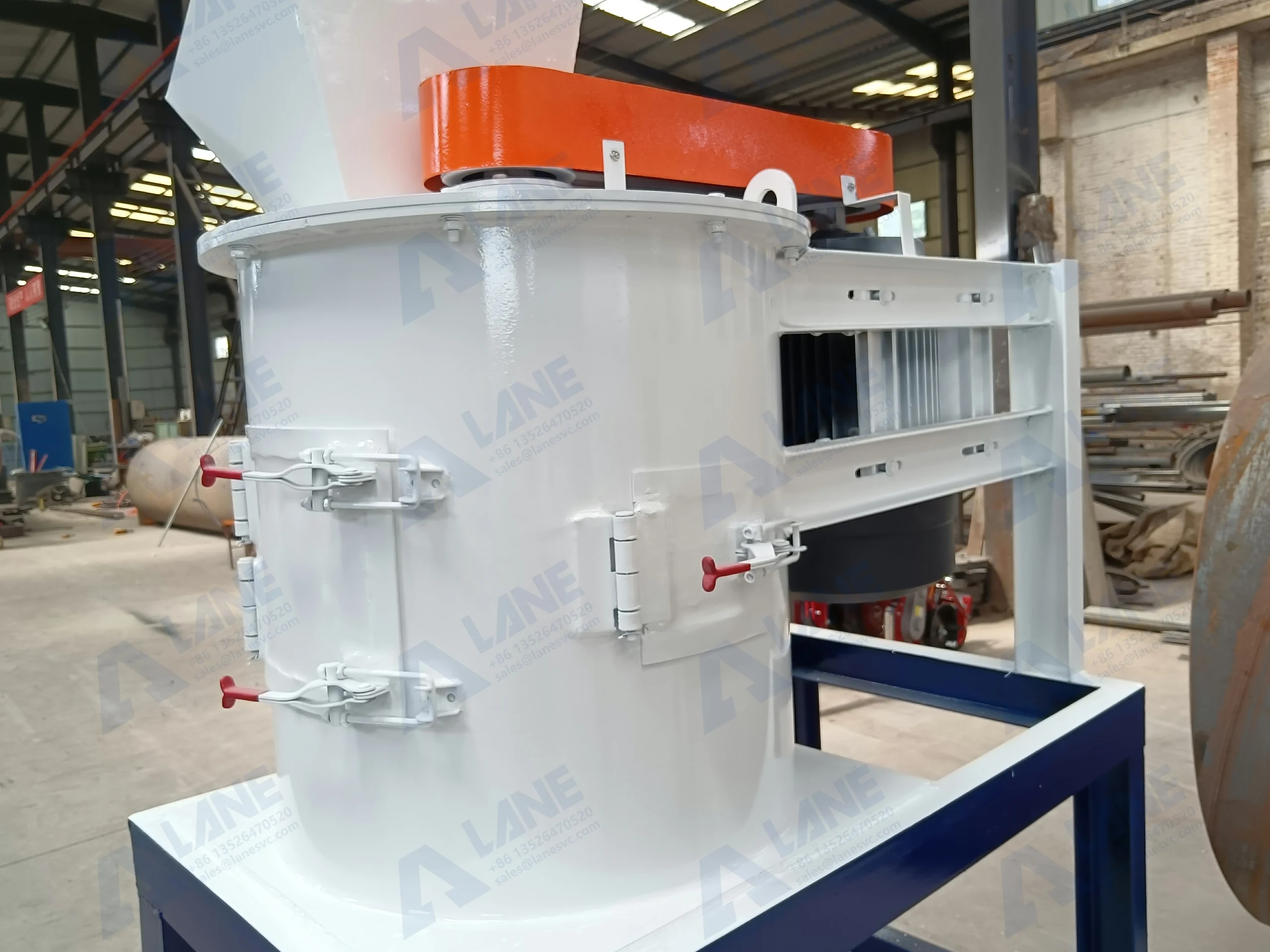

4) Для облегчения загрузки и выгрузки головки молота корпус оснащен откидной дверью, удобной для демонтажа и обслуживания.
Дополнительный элемент
1) Простая и рациональная конструкция, экономичность и низкий уровень абразивности.
2) Высокая степень измельчения и экономия энергии.
3) Функция мелкого дробления и грубого измельчения.
4) Малое влияние на содержание воды в сырье, содержание воды может составлять около 8%.
5) Шум при работе не превышает 75 децибел (уровень Дб), меньше загрязнения пылью.
6) Подходит для дробления сырья средней твердости и сверхтвердого.
7) Продукт имеет кубическую форму, высокую плотность упаковки и низкий уровень загрязнения железом.
8) Рабочее колесо меньше истирается и легко обслуживается.
1) Перед включением машины убедитесь, что в ее корпусе нет железных предметов.
2) Не заменяйте случайно шкив ремня, в случае слишком высокой скорости может произойти взрыв камеры дробления, или слишком низкой скорости, что повлияет на эффективность угольной породы.
3) Вертикальная дробилка должна быть пустой в течение 2-3 минут после запуска, чтобы убедиться в отсутствии аномальных явлений перед началом работы.
4) Обращайте внимание на работу вертикальной дробилки своевременно, подавайте материал равномерно, чтобы предотвратить засорение болота, не работайте долгое время на перегрузку.
5) Ежемесячно проводить регулярный осмотр деталей машины, проверять червячное колесо, червячную передачу, смазочный блок на болте, подшипник и другие подвижные детали на гибкость вращения и износ.
6) Если машина не используется в течение длительного времени, ее необходимо протирать, а поверхность машины покрывать антикоррозийным маслом.
