Общая информация
1) Дозатор удобрений – это высокотехнологичный продукт, объединяющий в себе системы транспортировки, взвешивания, измерения и количественного контроля.
2) Она может непрерывно и равномерно осуществлять динамический контроль, количественную подачу и непрерывное измерение для кусковых, гранулированных и порошкообразных материалов.
3) Комплектуется замкнутой системой управления с микропроцессором, исполнительным механизмом и датчиком.
4) При работе системы подаваемые материалы измеряются ленточными дозирующими весами, полученные сигналы веса и скорости обрабатываются компьютерным вычислителем и преобразуются в суммарное значение и мгновенный расход, а сигналы суммарного значения и мгновенного расхода передаются на промышленную управляющую машину (верхний компьютер) через порт RS-485.
5) Аналоговый токовый сигнал 4 ~ 20 мА передается на регулятор частотного преобразователя, а затем с помощью регулятора частотного преобразователя регулируется размер выходного отверстия бункера, при увеличении расхода размер выходного отверстия закрывается, и наоборот, увеличивается размер выходного отверстия, таким образом, поток материала и стадия кумулятивного значения расхода и сигналы скорости обрабатываются и преобразуются в кумулятивное значение и мгновенный расход.
6) Добиться того, чтобы расход материала и кумулятивное значение ступени поддерживались в заданном диапазоне, а затем завершить измерение и дозирование материала.
Машина для дозирования удобрений является важнейшим оборудованием в линии производства удобрений BB.
1) Материал поступает в нижнее загрузочное отверстие из бункера и автоматически попадает на ленту через регулируемый затвор подачи материала, лента является юбочной, что позволяет предотвратить переполнение материала.
2) Круговая лента вращается с постоянной скоростью, материал во время работы ленты проходит через взвешивающую секцию корпуса весов, тензодатчик измеряет вес материала, необходимого для дозирования, скорость вращения весов дозирования регулируется с помощью переменной частотной настройки.
3) С помощью частотной регулировки дозатора удобрений регулируется скорость вращения весов дозатора, и материалы попадают в сборную ленту на участке сбора в конце ленты.
4) Под лентой на выгрузном отверстии установлен скребок для очистки ленты от налипаний и повышения точности дозирования дозатора удобрений.
Таблица параметров
| Номер модели | Размер силоса (м) | Объем силоса (м³) | Ширина ленты (мм) | Длина ремня (мм) | Мощность (кВт) |
| GTDP-2 По количеству силосов |
1*1 | 3 | 500 | 2000 | 1.1 |
| GTDP-2 По количеству силосов |
1.2*1.2 | 3 | 500 | 2000 | 1.1 |
| GTDP-2 По количеству силосов |
1.5*1.5 | 4 | 500 | 3000 | 1.1 |
| GTDP-2 По количеству силосов |
1.8*1.8 | 5 | 600 | 3000 | 1.5 |
| GTDP-2 По количеству силосов |
2*2 | 5 | 800 | 3000 | 1.5 |
Дополнительный элемент

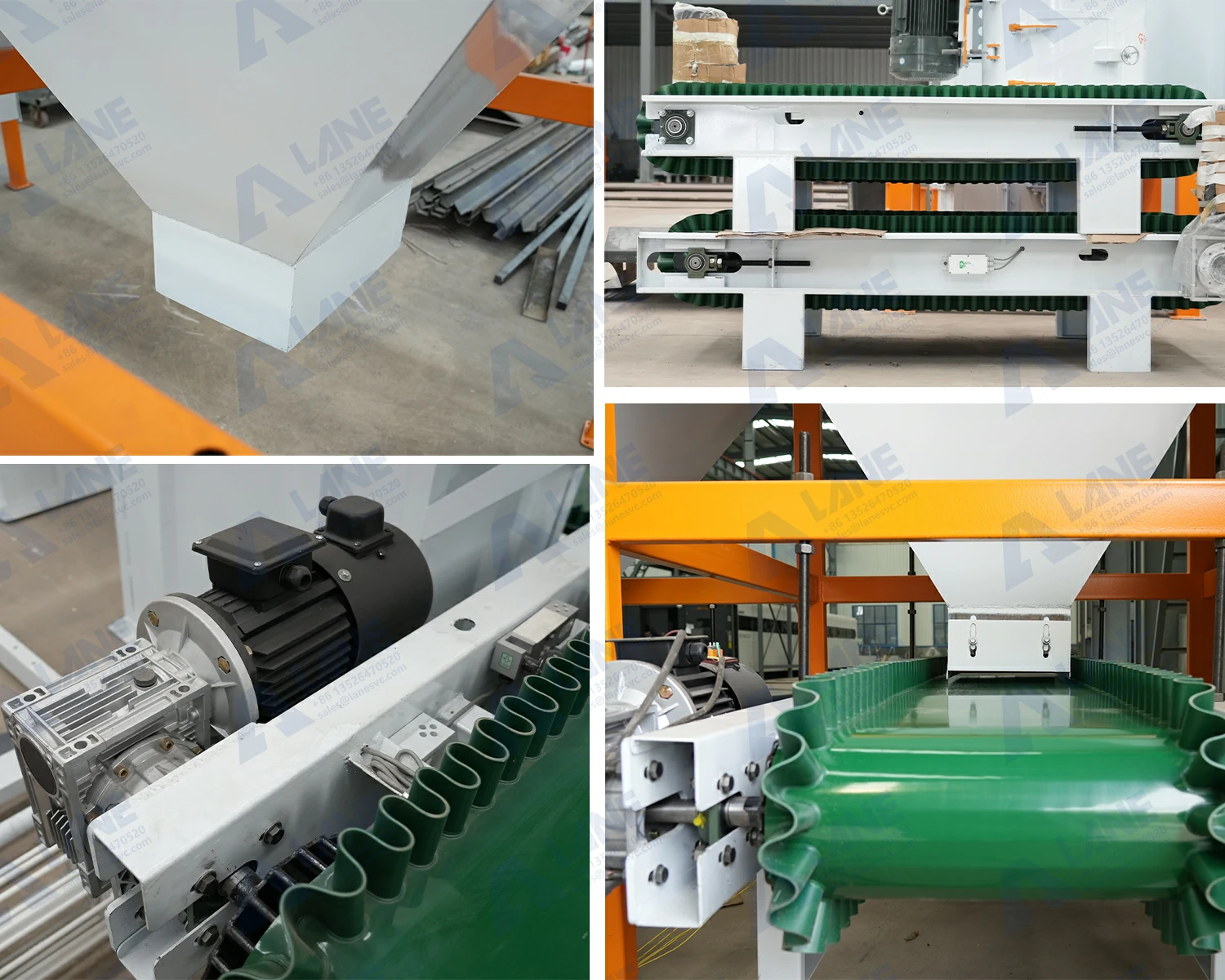

Как правило, дозатор состоит из четырех частей: корпуса весов, механизма подачи, механизма разгрузки и электрической системы управления.
1) Механизм подачи
Механизм подачи может быть разным, например, вилочным или шнековым.
2) Механизм разгрузки
В качестве общего механизма разгрузки используется разгрузка с помощью цилиндрической дуговой двери, вибрационная разгрузка, шнековая разгрузка, разгрузка с помощью роторного питателя или прямое использование пневматического (электрического) клапана и другие формы.
3) Корпус весов
Большинство весов изготавливается из металлических материалов, таких как угловая сталь, швеллерная сталь, квадратная труба и т.д., и отделывается сваркой, шлифовкой, пластиковым напылением или покраской.
4) Электрическая система управления
Электрическая система состоит в основном из блока взвешивания и блока управления.
Блок взвешивания дозатора удобрений использует тензодатчик + контроллер + электрические компоненты для управления, что обеспечивает стабильное качество, относительно сложную отладку, недорогую и простую функцию.
Кроме того, некоторые зарубежные и отечественные крупные компании часто используют такой способ управления: тензодатчик + датчик веса + ПЛК + сенсорный экран (промышленный компьютер). Качество этого метода отличное и очень стабильное, простая отладка, простое управление, богатые функции, но высокая стоимость, поэтому данный метод управления является лучшим выбором для крупных и средних пользователей.
