Общая информация
Роторный холодильник состоит из вращающегося барабана, устройства подачи, устройства выгрузки, устройства передачи, системы подачи холодного воздуха и системы электрического управления.
Принцип работы заключается в подаче высушенного горячего удобрения во вращающийся барабан через загрузочное устройство и его охлаждении во вращающемся барабане.
Через передаточное устройство вращающийся барабан приводится в движение, в то же время система подачи холодного воздуха подает наружный воздух во вращающийся барабан, образуя конвекцию, отводящую тепло от горячего удобрения, что позволяет реализовать эффект охлаждения.
Наконец, охлажденное удобрение выгружается из ротора через разгрузочное устройство.
1) Ремень и шкив приводятся в движение главным двигателем и через редуктор передаются на главный вал, который работает в обратном направлении через фолиевую шестерню, установленную на главном валу, и большое зубчатое кольцо, закрепленное на корпусе.
2) Материал добавляется с загрузочной стороны, а подъемная плита, установленная на внутренней стороне корпуса цилиндра, постоянно поднимает материал вверх, что обеспечивает равномерное охлаждение.
3) Охлажденный материал вытекает из разгрузочного отверстия.
4) При непрерывном вращении двигателя материал непрерывно поступает в машину, что позволяет реализовать массовое производство.
Таблица параметров
| Номер модели | Мощность (т/ч) | Размер барабана (мм) | Скорость вращения (об/мин) | Толщина стального листа (мм) | Толщина подъемной плиты (мм) | Мощность (кВт) |
| GTRC0808 | 1-2 | Φ800*8000 | 5 | 8 | 4 | 5.5 |
| GTRC1010 | 2-3 | Φ1000*10000 | 5 | 10 | 6 | 5.5 |
| GTRC1212 | 3-5 | Φ1200*12000 | 5 | 10 | 6 | 7.5 |
| GTRC1515 | 5-8 | Φ1500*15000 | 5 | 12 | 6 | 15 |
| GTRC1616 | 8-12 | Φ1600*16000 | 5 | 12 | 6 | 18.5 |
| GTRC1818 | 12-15 | Φ1800*18000 | 4 | 14 | 6 | 22 |
| GTRC2020 | 20-25 | Φ2000*20000 | 4 | 14 | 6 | 37 |
| GTRC2222 | 25-30 | Φ2200*22000 | 4 | 16 | 6 | 37 |
| GTRC2424 | 30-35 | Φ2400*24000 | 4 | 16 | 6 | 45 |
| GTRC2626 | 35-40 | Φ2600*26000 | 3 | 18 | 6 | 55 |
| GTRC2828 | 40-45 | Φ2800*28000 | 3 | 18 | 6 | 75 |
| GTRC3028 | 45-50 | Φ3000*28500 | 3 | 18 | 6 | 90 |
1. Часть кронштейна: Кронштейн роторного охладителя изготовлен из листовой и швеллерной стали, сваренной вместе. Из-за большого трения между кронштейном и роликовым ремнем корпуса наш завод специально выбирает высококачественные антикоррозионные и износостойкие материалы.
2. Трансмиссионная часть: рама трансмиссии сварена из высококачественной швеллерной стали, а главный двигатель и редуктор, установленные на раме трансмиссии, являются продукцией, прошедшей национальный контроль ISO и имеющей надежное качество. Двигатель приводит в движение шкив, треугольный ремень и редуктор к главному валу, обеспечивая работу машины.
3. Большое зубчатое кольцо: закреплено на корпусе машины, и передаточная шестерня редуктора, фаза для привода работы корпуса машины, использование современных износостойких материалов, так что срок службы машины больше.
4. Роликовый ремень: закреплен с обеих сторон корпуса для поддержки всего корпуса.

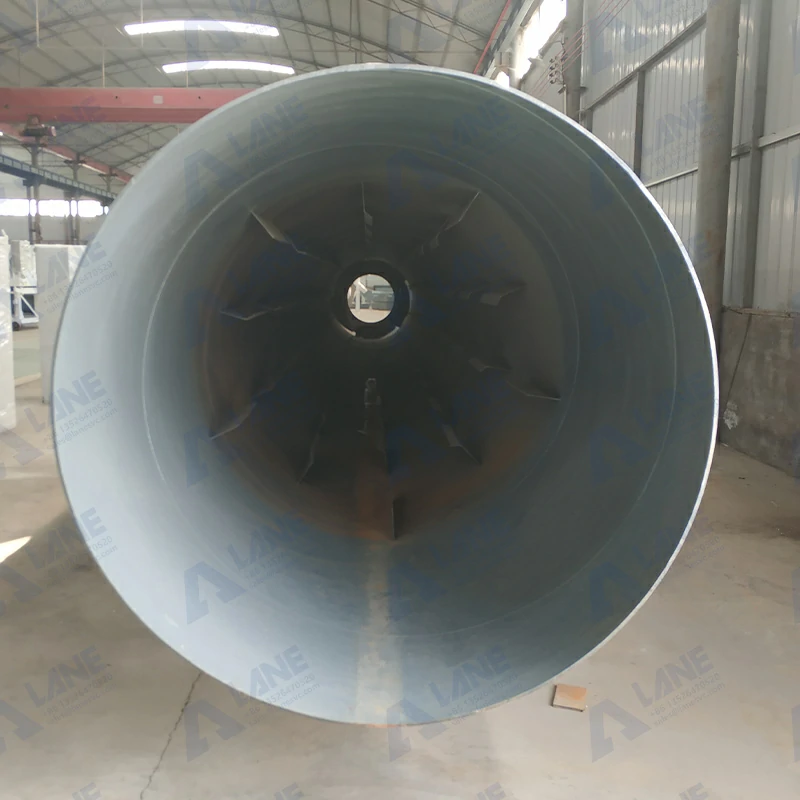

5. Часть корпуса: наиболее важной частью всей холодильной машины является часть корпуса, которая сварена из высококачественной среднеуглеродистой стальной плиты, а встроенная подъемная плита изготовлена из высококачественного износостойкого материала.
Дополнительный элемент
1) Равномерное охлаждение: в охладителе с вращающимся барабаном используется конструкция внутреннего псевдоожижения вращающегося барабана, благодаря чему холодный воздух полностью контактирует с удобрением для равномерного охлаждения, обеспечивая равномерный эффект и качество охлаждения. Это позволяет избежать образования комков и неровностей в процессе охлаждения удобрений и улучшить качество продукции.
2) Быстрое охлаждение: в роторном охладителе используется принудительная конвекция, высокая скорость горячего воздуха и высокая эффективность теплопередачи. Он позволяет быстро охлаждать высушенные удобрения, предотвращая повреждение продукта в результате длительного воздействия высокой температуры и обеспечивая качество и стабильность продукта.
3) Автоматическое управление: роторный охладитель оснащен современной автоматической системой управления, после установки времени и температуры охлаждения и других параметров оборудование может работать автоматически, что снижает необходимость в ручном управлении, повышает эффективность производства и качество продукции.
4) Высокая адаптивность: роторный охладитель может быть адаптирован к различным видам удобрений с различной влажностью и может быть отрегулирован в соответствии с требованиями к продукту для удовлетворения потребностей различных процессов.
