Общая информация
Ленточный конвейер с большим углом наклона – это вид оборудования непрерывного действия для транспортировки материалов с большим углом наклона или в вертикальном направлении. Помимо того, что он широко используется в линиях по производству удобрений, он также широко применяется в горнодобывающей промышленности, электроэнергетике, металлургии, химической промышленности и т.д. Он особенно хорошо подходит для транспортировки сыпучих и кусковых материалов.
Он позволяет эффективно решить проблему, связанную с тем, что традиционное транспортировочное оборудование не может транспортировать материалы с большим углом наклона, а также повысить эффективность транспортировки и высоту подачи материалов.
Для конвейерных площадок, имеющих ограничения по конвейерному производству, ленточный конвейер с большим углом наклона является хорошим выбором.
1) При запуске конвейера двигатель приводит в движение редуктор и муфту, приводя вращение приводного валка, тем самым приводя движение конвейера.
2) После того, как материал поступает в конвейер с конца подачи, он поддерживается горизонтальным щитом на конвейере и постепенно перемещается к выходу по направлению движения конвейера.
Таблица параметров
| Номер модели | Производительность (т/ч) | Ширина ленточного конвейера (мм) | Габаритная ширина (мм) |
| GTD-300 | Угол наклона 30° подпорной кромки 40/60: 14/15м³/ч Угол наклона 45° подпорная кромка 40/60: 10/11м³/ч Угол наклона 60° подпорная кромка 40/60: 7/8м³/ч |
300 | 480 |
| GTD-400 | Угол наклона 30° подпорной кромки 60/80: 20/34м³/ч Угол наклона 45° подпорная кромка 60/80: 14/26м³/ч Угол наклона 60° подпорная кромка 60/80: 10/18м³/ч |
400 | 580 |
| GTD-500 | Угол наклона 30° подпорной кромки 80/120: 46/71м³/ч Угол наклона 45° подпорная кромка 80/120: 35/57м³/ч Угол наклона 60° подпорная кромка 80/120: 25/40м³/ч |
500 | 870 |
| GTD-650 | Угол наклона 30° подпорной кромки 120/160: 104/120м³/ч Угол наклона 45° подпорная кромка 120/160: 83/97м³/ч Угол наклона 60° подпорная кромка 120/160: 58/69м³/ч |
650 | 1020 |
| GTD-800 | Угол наклона 30° подпорной кромки 120/160/200/240: 128/157195/235м³/ч Угол наклона 45 ° подпорная кромка 120/160/200/240: 102/127/157/195м³/ч Угол наклона 60 ° подпорная кромка 120/160/200/240: 72/90/112142м³/ч |
800 | 1220 |
| GTD-1000 | Угол наклона 30° подпорной кромки 120/160/200/240: 172/216/267/327м³/ч Угол наклона 45° подпорная кромка 120/160/200/240: 137/175/216/271м³/ч Угол наклона 60° подпорная кромка 120/160/200/240: 96/124/153/197м³/ч |
1000 | 1400 |
| GTD-1200 | Угол наклона 30° подпорной кромки 160/200/240/300: 275/331/419/466м³/ч Угол наклона 45° подпорная кромка 160/200/240/300: 222/267/347/384м³/ч Угол наклона 60° подпорная кромка 160/200/240/300: 158/190/253/178м³/ч |
1200 | 1690 |
Ленточный конвейер с большим наклоном в основном состоит из конвейера, транспортера, привода, опорного устройства, направляющего устройства и так далее.
1) Конвейерная лента: ленточный конвейер с большим наклоном имеет специальную конструкцию конвейера, обычно состоящую из поперечной тяги, продольной ленты и поперечной ленты. Горизонтальная тяга используется для повышения поперечной жесткости конвейера, продольная лента используется для обеспечения несущей способности материала, а поперечная лента используется для предотвращения разлива материала.
2) Транспортные валки: транспортировочные валки являются ключевыми компонентами, поддерживающими конвейерную ленту и состоящими из несущих и приводных валков. Ролики используются для поддержки конвейера, а приводные ролики используются для перемещения конвейера.

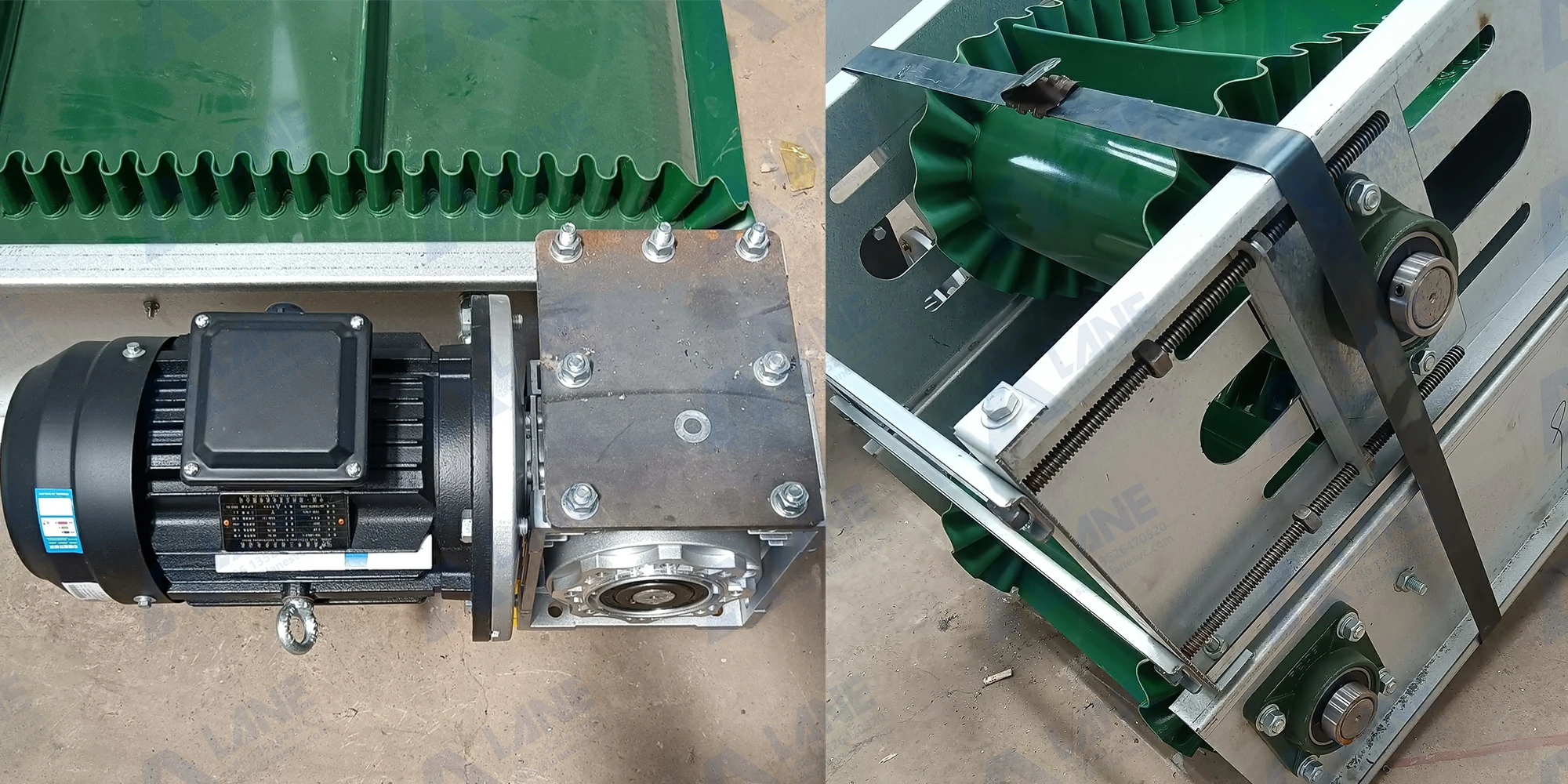

3) Привод: привод состоит в основном из двигателя, редуктора и муфты. Двигатель передает мощность приводному валку через редуктор и муфту, приводя конвейер.
4) Поддерживающие устройства: Поддерживающие устройства используются для поддержки конвейерной ленты ленточного конвейера с большим наклоном, обычно состоящей из опорной стойки и опорных ног. Поддерживающая стойка закреплена на земле, опорная нога может быть отрегулирована по мере необходимости, чтобы обеспечить уровень и стабильность конвейера.
5) направляющее устройство: направляющее устройство используется для предотвращения отклонения конвейерной ленты и обеспечения плавной перевозки материала. Обычно используются направляющие ролики или провода.
Дополнительный элемент
1) Сильная транспортная способность с большим наклоном: ленточный конвейер с большим наклоном может обеспечить транспортировку с большим наклоном, максимальное наклонение до 90 градусов. Это позволяет эффективно решать проблему, связанную с тем, что традиционные транспортные средства не могут транспортировать материалы с большим наклоном.
2) Небольшая площадь: ленточный конвейер с большим наклоном имеет компактную конструкцию и занимает небольшую площадь, подходит для установки и размещения в ограниченном пространстве.
3) Стабильная и надежная эксплуатация: ленточный конвейер с большим наклоном использует высококачественные трансмиссии и опорные устройства, стабильная и надежная эксплуатация, низкая частота отказов, низкая стоимость обслуживания.
