Общая информация

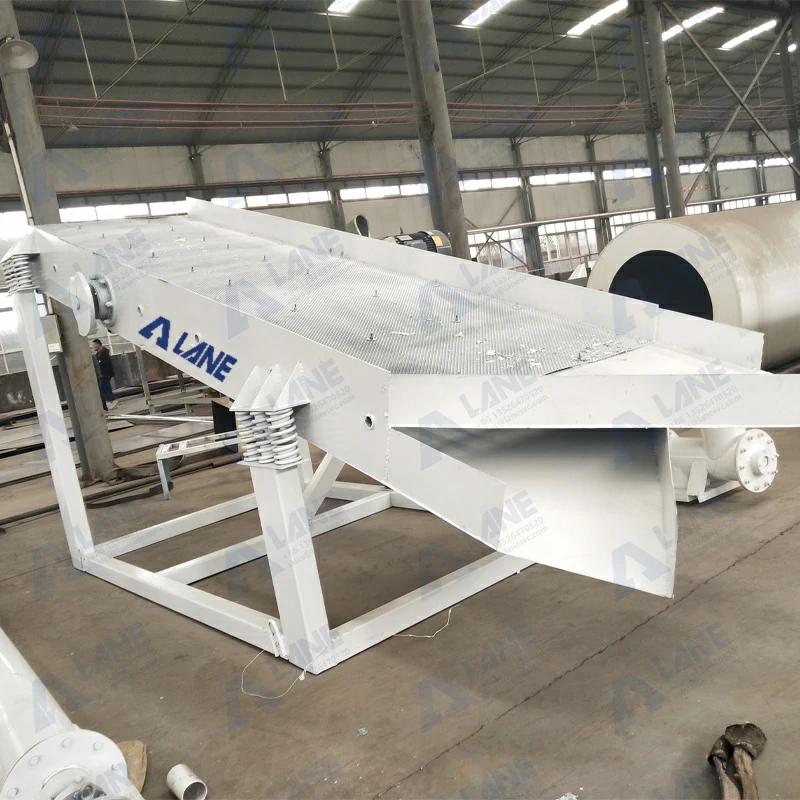

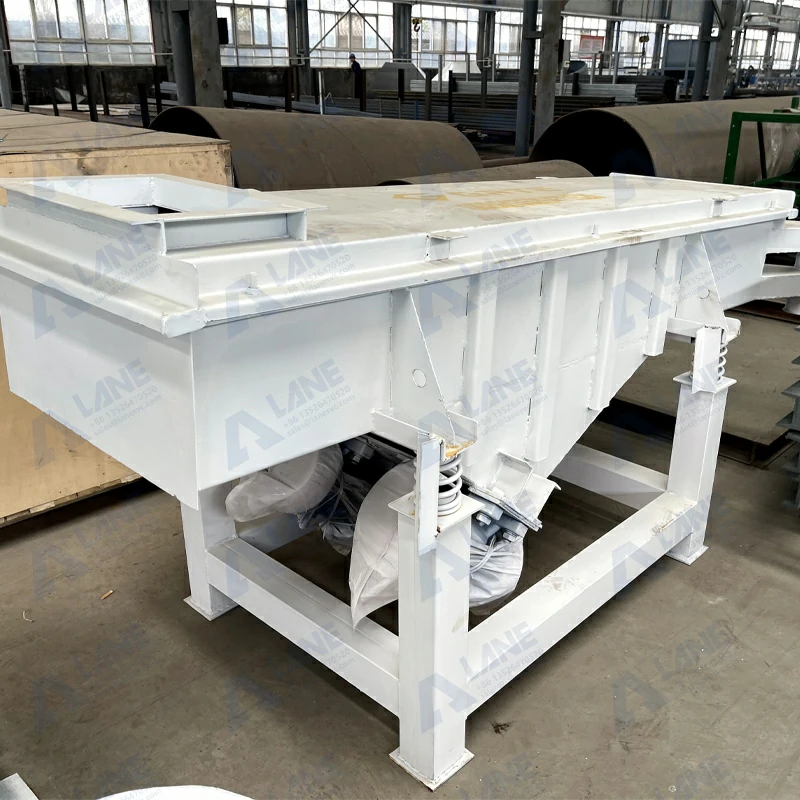

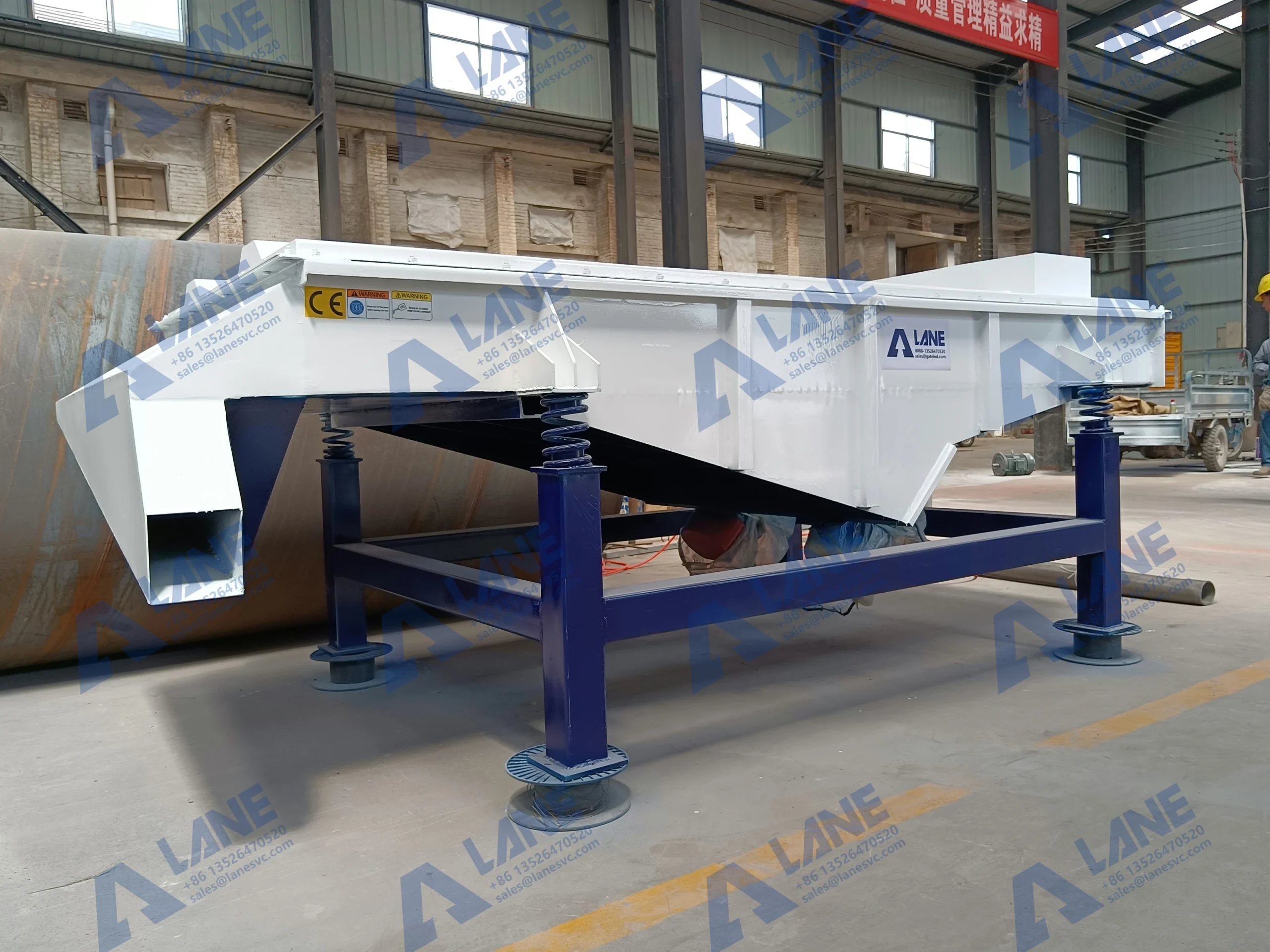

Вибрационный грохот в основном используется для предварительного, промежуточного и тонкого грохочения удобрений.
С помощью виброгрохота из сырья удаляются примеси и крупные частицы, что повышает чистоту и однородность удобрений, а частицы с отклонением по размеру возвращаются в грохот для второго грохочения. Это значительно повышает производительность и эффективность различных линий по производству удобрений.
В то же время он может осуществлять градацию удобрений по размеру частиц, что делает продукт отвечить соответствующим требованиям рынка.
Вибрационный грохот – это новая серия вибрационных грохотов, разработанная в соответствии с производственными потребностями нашей страны, на основе изучения и освоения вибрационного грохота, импортируемого немецкой компанией, обобщения многолетнего опыта исследований, проектирования и использования грохотов, а также с учетом национальных условий нашей страны, и может быть использована в качестве замены других грохотов.
В результате многолетней производственной практики было доказано, что вибрационный грохот этой серии обладает рядом преимуществ, таких как большая производительность, разумные технические параметры, высокая прочность и жесткость конструкции, высокая степень серийности, обобщенности и стандартизации, плавность и надежность работы, низкий уровень шума, удобство обслуживания и ремонта и т.д.
1) Круговой вибрационный грохот представляет собой эксцентриковый возбудитель с одним блоком валов и приводом от одного двигателя. Возбуждение ситовой машины происходит под действием центробежной силы, создаваемой эксцентриковым блоком.
2) Траектория вибрации в загрузочном конце эллипса длинной оси и поверхности экрана составляет острый угол, в разгрузочном конце – тупой угол, так что в разгрузочном конце слой материала не слишком тонкий, в загрузочном конце слой материала не слишком толстый, приближенный к эффекту просеивания равной толщины.

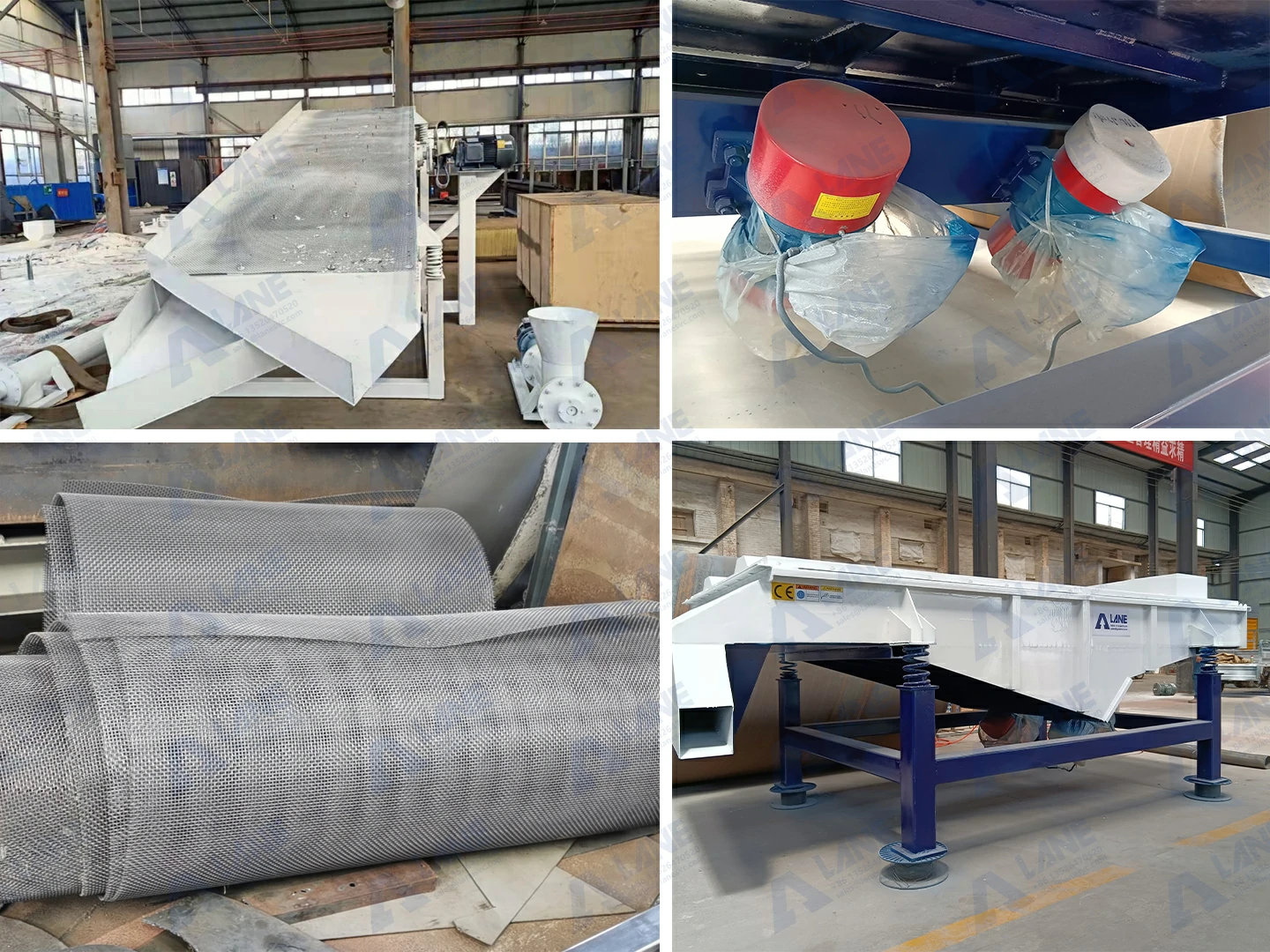

3) Линейный вибрационный грохот на двойном валу с эксцентриковым блоком, двойной привод двигателя, самосинхронизация двигателя, возбуждение грохота происходит за счет центробежной силы эксцентрикового блока.
Таблица параметров
| Номер модели | Мощность (т/ч) | Габаритный размер (мм) | Угол наклона (°) | Усиление (мм) | Мощность (кВт) |
| ZDS-0520-1 | 0.03-5 | 2140*808*848 | 5 | 5-7 | 0.4 |
| ZDS-0520-2 | 0.03-5 | 2140*808*880 | 5 | 5-7 | 0.55 |
| ZDS-0520-3 | 0.03-5 | 2140*808*920 | 5 | 5-7 | 0.75 |
| ZDS-1025-1 | 0.1-15 | 2300*1300*1500 | 5 | 5-7 | 0.75 |
| ZDS-1025-2 | 0.1-15 | 2300*1300*1550 | 5 | 5-7 | 1.1 |
| ZDS-1025-3 | 0.1-15 | 2300*1300*1600 | 5 | 5-7 | 1.5 |

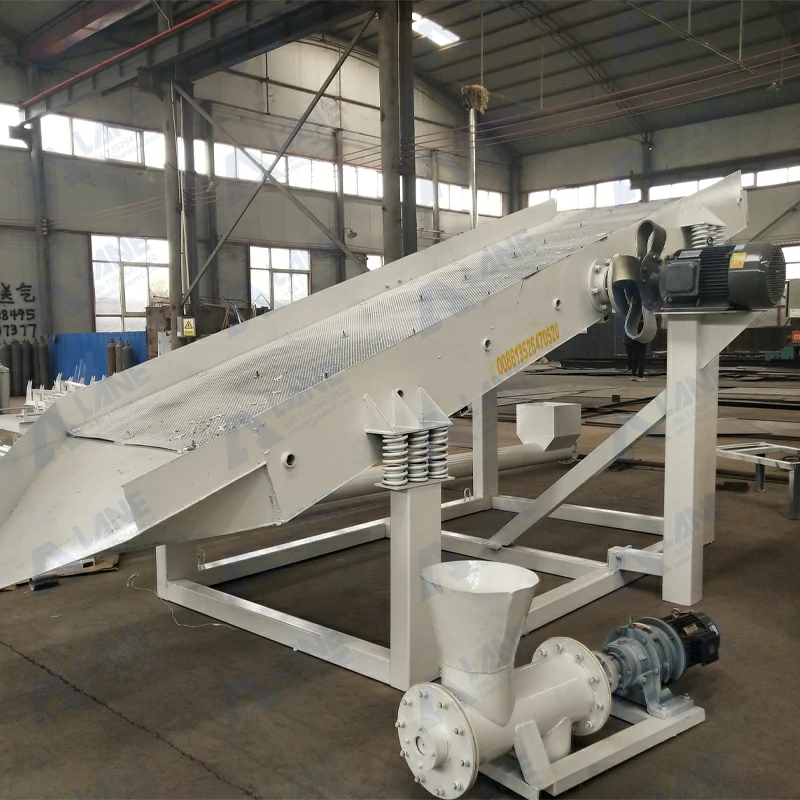

1) Система передачи: круговой грохот приводится в движение двигателем через треугольный ремень, (может заменять шкив с переменной скоростью) приводимый в движение возбудителем. Линейный грохот приводится в действие двигателем непосредственно от возбудителя, оба они соединены гибкой муфтой в форме лоскута.
2) Регулировка амплитуды осуществляется путем увеличения или уменьшения количества блоков противовеса.
3) Промежуточный вал привода и муфта вибровозбудителя трехчелюстного гибкого диска изготовлены из специальной резиновой пластины, которая обладает такими преимуществами, как большой опорный момент и хорошая гибкость. Также возможна установка карданной передачи
4) опорная виброизоляция с использованием серии резиновых и композитных пружин, низкий уровень шума, плавная работа, два вида пружин могут быть использованы попеременно.
Дополнительный элемент
1) Высокоэффективная сортировка: виброгрохот использует вибрационное возбуждение, имеет высокую эффективность сортировки и производительность, позволяет быстро и эффективно выполнять задачи по сортировке материалов.

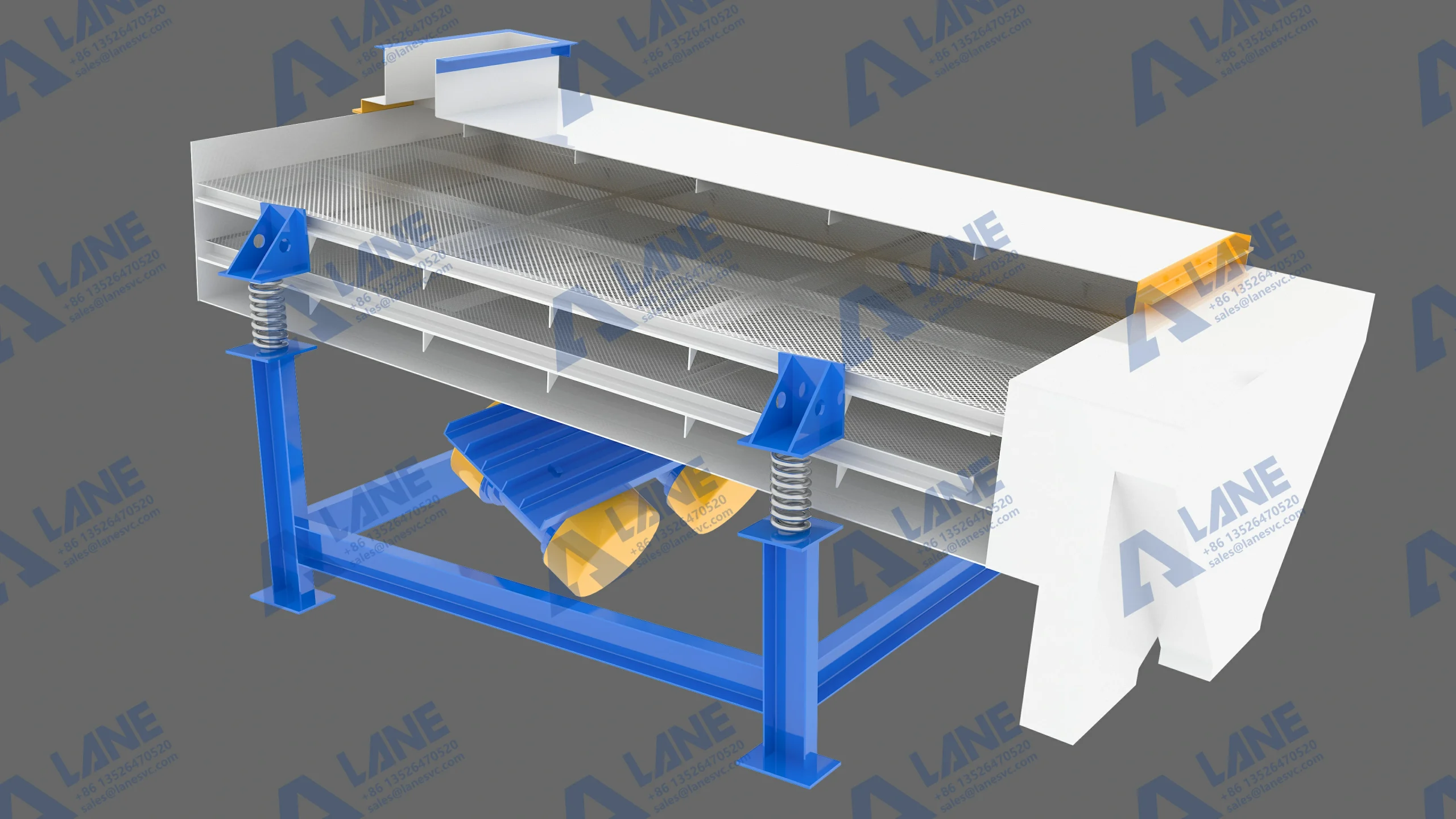

2) Многослойное грохочение: виброгрохот обычно оснащен многослойной сеткой, которая может одновременно многократно просеивать и классифицировать материалы, что позволяет удовлетворить требования к просеиванию частиц различных размеров.
3) Высокая точность просеивания: благодаря принципу работы вибросита, виброгрохот обладает высокой точностью просеивания, что позволяет точно классифицировать материалы в соответствии с заданным размером частиц.
4) Гибкая настройка: параметры вибрации (амплитуда и частота) виброгрохота могут регулироваться и контролироваться в соответствии с требованиями к просеиванию различных материалов и достижению наилучшего эффекта просеивания.

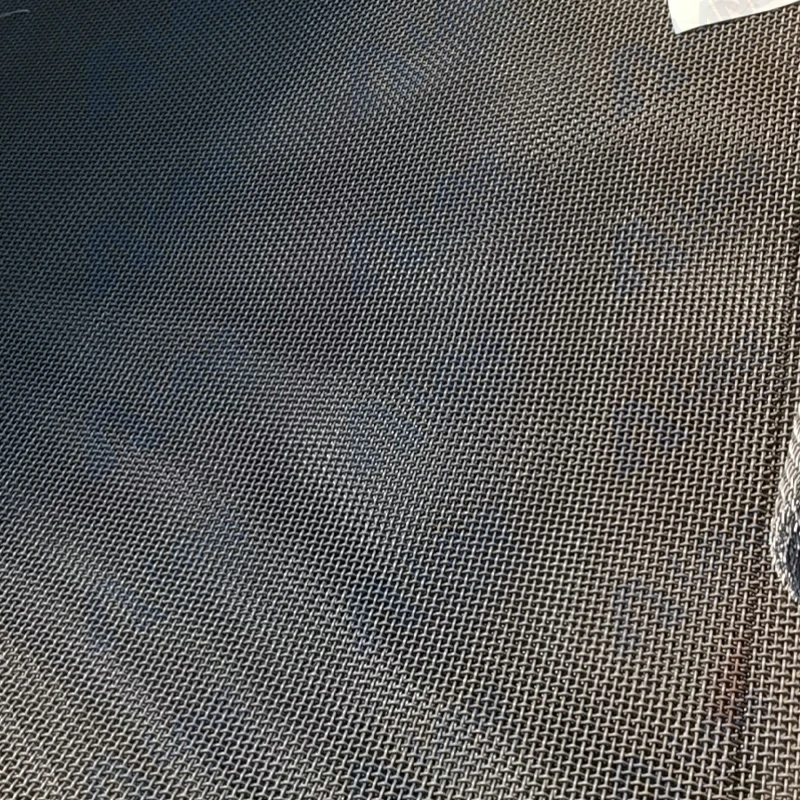

5) Отсутствие засорения и слипания: поверхность сетки виброгрохота обладает определенной способностью к самоочистке, что позволяет эффективно предотвратить засорение и слипание материала, повысить эффективность просеивания и срок службы оборудования.
6) Простая конструкция, простота обслуживания: виброгрохот обычно имеет простую конструкцию, которая проста в установке и обслуживании, что снижает количество отказов и простоев оборудования.
7) Особенности вибрационного грохота позволяют широко использовать его в таких областях промышленности, как просеивание, сортировка и разделение сыпучих материалов, в том числе в горнодобывающей, металлургической, химической, строительной, зерновой и других отраслях. Он работает по принципу вибрационного возбуждения экрана, эффективно и точно выполняет работу по просеиванию материалов, повышает эффективность производства и качество продукции.
