Общая информация
Барабанная сушилка – это сушильное оборудование, широко используемое на линиях по производству удобрений и предназначенное в основном для сушки сырья с высокой влажностью для последующей обработки и упаковки.

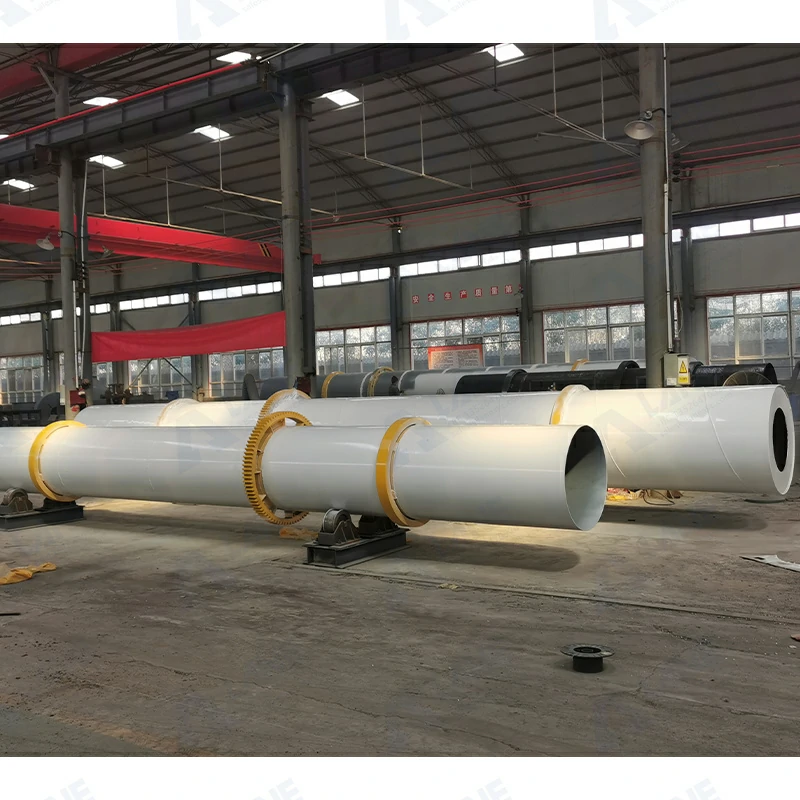

Сушилка состоит из вращающегося барабана, загрузочного устройства, разгрузочного устройства, передаточного устройства, системы подачи горячего газа и электрической системы управления. Принцип работы заключается в том, что сырье для удобрений с высокой влажностью поступает во вращающийся барабан через загрузочное устройство и высушивается в нем.
Через передаточное устройство приводится во вращение вращающийся барабан, в то время как система горячего газа обеспечивает сжигание горячего воздуха или водяного пара во вращающемся барабане, образование тепловой конвекции, отвод влаги из удобрительного сырья, таким образом, достигается эффект сушки. Наконец, высушенное удобрение выгружается из ротора через разгрузочное устройство.
Данная барабанная сушилка является одним из шороко используемых барабанных сушилок, разработанных нашими сотрудниками, имеющими многолетний опыт в производстве сложных удобрений.
Она отличается красивым внешним видом, простотой эксплуатации, низким энергопотреблением, длительным сроком службы, равномерной сушкой, удобством обслуживания и т.д. Это самое современное оборудование для сушки сложных удобрений в Китае, и его продукция поставляется по всей стране.
Машина в основном используется для сушки сложных удобрений при определенной температуре и размере частиц удобрений, ее характеристики следующие:
1) Небольшие инвестиции, быстрый эффект, хорошая экономическая выгода, надежная работа;
2) Небольшая мощность, отсутствие выбросов, стабильная работа, удобное обслуживание, разумная схема процесса, передовые технологии и низкая себестоимость.
3) Разумное распределение подъемной плиты, надежный внешний вид и эксплуатационные характеристики, благодаря чему коэффициент использования тепловой энергии высок, сушка происходит равномерно, и частость промывания материалов поменьше.
1) Ремень и шкив приводятся в движение главным двигателем, передаются на главный вал через редуктор и работают в обратном направлении через фолиевую шестерню, установленную на главном валу, и большое зубчатое кольцо, закрепленное на корпусе.
2) Материал добавляется с загрузочной стороны, и горячий воздух, вырабатываемый печью горячего воздуха (используемой с машиной) внутри корпуса цилиндра, поступает внутрь корпуса цилиндра под действием гравитационной силы вентилятора.
3) Подъемная плита, установленная в корпусе цилиндра, постоянно поднимает материал вверх, что обеспечивает равномерную сушку. Высушенный материал вытекает из разгрузочного отверстия.
4) При непрерывном вращении двигателя материалы продолжают поступать в массовое производство (Примечание: барабанная сушилка используется в сочетании с роторным охладителем, из-за высокой температуры высушенных частиц, не благоприятной для хранения, необходимо охлаждать перед хранением).
Таблица параметров
| Номер модели | Мощность (т/ч) | Размер барабана (мм) | Скорость вращения (об/мин) | Толщина стального листа (мм) | Толщина подъемной плиты (мм) | Мощность (кВт) |
| GTRD0808 | 1-2 | Φ800*8000 | 5 | 8 | 4 | 5.5 |
| GTRD1010 | 2-3 | Φ1000*10000 | 5 | 10 | 6 | 5.5 |
| GTRD1212 | 3-5 | Φ1200*12000 | 5 | 10 | 6 | 7.5 |
| GTRD1515 | 5-8 | Φ1500*15000 | 5 | 12 | 6 | 15 |
| GTRD1616 | 8-12 | Φ1600*16000 | 5 | 12 | 6 | 18.5 |
| GTRD1818 | 12-15 | Φ1800*18000 | 4 | 14 | 6 | 22 |
| GTRD2020 | 20-25 | Φ2000*20000 | 4 | 14 | 6 | 37 |
| GTRD2222 | 25-30 | Φ2200*22000 | 4 | 16 | 6 | 37 |
| GTRD2424 | 30-35 | Φ2400*24000 | 4 | 16 | 6 | 45 |
| GTRD2626 | 35-40 | Φ2600*26000 | 3 | 18 | 6 | 55 |
| GTRD2828 | 40-45 | Φ2800*28000 | 3 | 18 | 6 | 75 |
| GTRD3028 | 45-50 | Φ3000*28500 | 3 | 18 | 6 | 90 |
1) Часть кронштейна: часть кронштейна машины изготовлена из среднеуглеродистой листовой стали и швеллерной стали, кроме того, более важным является закрепление в кронштейне на колесе, намеренно выбраны высококачественные антикоррозийные, износостойкие материалы, значительно увеличивающие срок службы машины.
2) Трансмиссионная часть: рама трансмиссии сварена из высококачественной швеллерной стали, двигатель приводит в движение ременный шкив, треугольный ремень, редуктор передачи на шпиндель, так что корпус работает, в котором редуктор передачи и шпиндельная часть работы, с помощью нейлоновой штыревой муфты, чтобы укусить трансмиссионный привод.
3) Большое зубчатое кольцо: закреплено в корпусе, и шестерня передачи, фаза для привода работы корпуса, использование новейших износостойких материалов, так что срок службы машины дольше.
4) Роликовый ремень: закреплен с обеих сторон корпуса для поддержки всего корпуса.
5) Корпус: сварен из высококачественной среднеуглеродистой листовой стали, встроенная подъемная плита выполнена из высококачественного износостойкого материала.
Дополнительный элемент
1) Высокая эффективность и энергосбережение: в барабанной сушилке используется тепловая конвекция для сушки, что обеспечивает высокую степень использования тепла и низкие тепловые потери. В то же время дымовые газы после обработки могут быть утилизированы, что снижает потребление энергии и уменьшает себестоимость продукции.
2) Хороший эффект сушки: Сушилка с вращающимся барабаном имеет уникальную конструкцию и технологию псевдоожижения, что позволяет равномерно распределять сырье для удобрений, обеспечивая достаточные тепла и циркуляцию воздуха в процессе сушки, что обеспечивает быстрый и равномерный эффект сушки.
3) Высокая адаптивность: барабанная сушилка может адаптироваться к различным видам и влажности сырья для удобрений. Регулируя скорость вращения барабана, скорость подачи и температуру горячего воздуха, можно удовлетворить потребности в сушке различных видов сырья, что повышает гибкость и адаптивность оборудования.
4) Простота в эксплуатации: Сушилка с вращающимся барабаном оснащена современной автоматической системой управления, которая проста и удобна в эксплуатации. Задавая температуру и время сушки, а также другие параметры, можно реализовать автоматический режим работы, что позволяет экономить трудозатраты.
5) После сушки гранул с высокой влажностью роторная сушилка может значительно увеличить срок хранения удобрений и предотвратить потерю питательных веществ.
